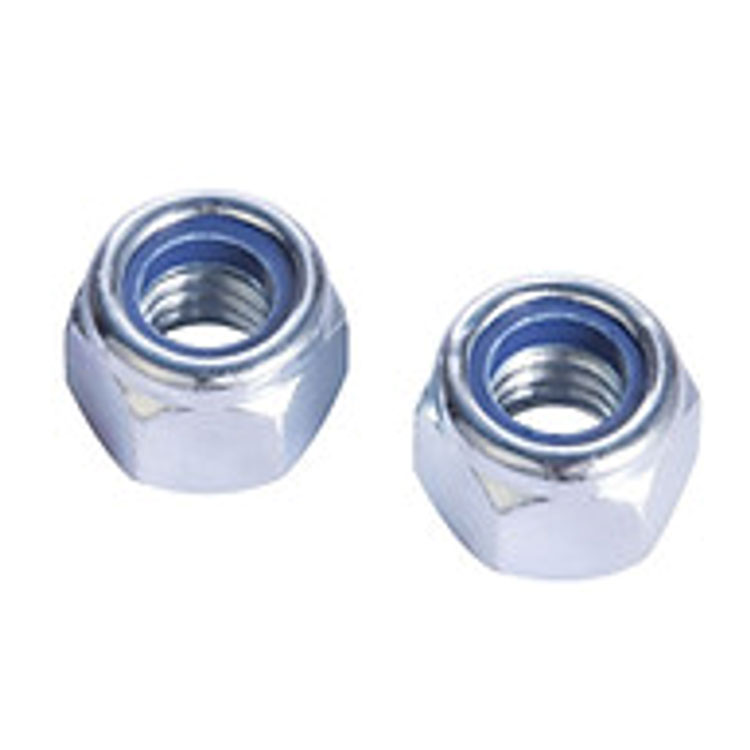

Contre-écrous à insert en nylonsont l'une des solutions de fixation les plus largement utilisées pour empêcher le desserrage des boulons sous l'effet de vibrations, de chocs ou de charges dynamiques. Ils offrent une alternative simple, fiable et rentable aux méthodes de verrouillage plus complexes telles que les adhésifs, les filetages déformés ou les écrous crénelés avec goupilles fendues.
Le design est simple mais très efficace :
Un anneau en nylon de haute qualité (généralement en nylon 6/6) est inséré de manière permanente en haut ou au milieu de l'alésage fileté de l'écrou.
Le diamètre intérieur de cet anneau en nylon est légèrement plus petit que le diamètre principal du filetage du boulon d'accouplement.
Lorsque vous vissez le boulon, le filetage du boulon coupe et comprime l'anneau en nylon, créant ainsi un ajustement serré.
Cette interférence génère une pression radiale continue contre les filetages des boulons, ce qui produit une résistance de friction constante qui s'oppose au desserrage en rotation.
Contrairement aux dispositifs de verrouillage mécaniques (par exemple, rondelles à languettes ou attaches métalliques), ce système ne repose pas sur des composants externes : l'action de verrouillage est intégrée à l'écrou lui-même.
Contre-écrous à insert en nylonfonctionnent exceptionnellement bien dans des environnements à fortes vibrations. Les données de l'industrie les évaluent systématiquement comme étant adaptés aux conditions de vibrations sévères, ce qui en fait un choix incontournable pour l'automobile, les machines industrielles et les équipements extérieurs.
Il s'agit du facteur le plus critique lors de la sélection de ces noix :
| Condition | Plage de température |
|---|---|
| Fonctionnement continu | –50°C à +100°C |
| Exposition à court terme/intermittente | Jusqu'à +250°C (selon la qualité du nylon) |
Au-dessus de +100°C, le nylon se ramollit et perd son couple de verrouillage.
En dessous de –50 °C, le nylon devient cassant et peut se fissurer lors de la pose ou sous l'impact.
Conseil pratique : Si votre application connaît des températures soutenues supérieures à 100 °C, envisagez des contre-écrous entièrement métalliques ou des variantes en nylon haute température (consultez votre fournisseur).
L'anneau en nylon se déforme plastiquement lors de la première installation : ce premier couple est le plus élevé.
| Nombre d'utilisations | Couple de verrouillage résiduel typique |
|---|---|
| 1ère installation | 100 % (référence) |
| 2e à 3e réutilisation | ~70-85 % |
| 5+ réutilisations | Non recommandé pour les joints critiques |
Dans les applications critiques pour la sécurité (par exemple, systèmes de freinage, suspension, équipement de levage), installez toujours un nouvel écrou.
Vous pouvez les installer avec des clés à main, des douilles ou des outils électriques standard. Cependant:
Vitesse maximale recommandée : 150 tr/min lors de l'utilisation de pilotes pneumatiques ou électriques. Des vitesses plus élevées génèrent de la chaleur de friction qui peut endommager l'insert en nylon avant sa mise en place complète.
| Matériel | Idéal pour l'environnement | Notes communes |
|---|---|---|
| Acier au carbone (zingué) | Conditions générales intérieures/sèches | 8e année, 10B21 |
| Acier au carbone (oxyde noir) | Finition esthétique légère et résistante à l'huile | 8e année |
| Acier inoxydable 304 (A2) | Humidité, lavage, produits chimiques doux | A2‑70 |
| Acier inoxydable 316 (A4) | Marine, brouillard salin, produits chimiques agressifs | A4‑80 |
Le zingage avec passivation trivalente est la finition rentable la plus courante pour un usage industriel. Pour les environnements extérieurs côtiers ou offshore, l'acier inoxydable A4‑316 est fortement recommandé.
La norme mondiale la plus reconnue pour les contre-écrous à insert en nylon est :
| Standard | Description |
|---|---|
| DIN 985 | Écrous hexagonaux avec insert non métallique — type fin |
| DIN 982 | Écrous hexagonaux avec insert non métallique — type épais/pleine hauteur |
| OIN 7040 | Écrous dynamométriques dominants — insert non métallique (métrique, grossier) |
| OIN 10511 | Écrous dynamométriques dominants — insert non métallique (métrique, fin) |
Pour les systèmes basés sur les pouces, ANSI/ASME B18.16.6 couvre les contre-écrous à insert en nylon dans les filetages UNC/UNF.
Astuce : Vérifiez toujours les valeurs de couple en vigueur selon la norme pertinente pour garantir la conformité avec vos exigences de conception.
Inspectez l'anneau en nylon avant l'installation : il doit être exempt de fissures, d'éclats ou de contamination par l'huile.
Démarrez l'écrou à la main pour éviter le filetage croisé, qui est plus probablement dû à un ajustement serré.
Lorsque vous utilisez des outils électriques, réglez l'embrayage pour éviter un couple excessif : le couple dominant s'ajoute au couple d'assise final, le réglage de votre outil doit donc en tenir compte.
Utilisez un lubrifiant sur les filetages des boulons (si autorisé) : cela peut réduire le grippage, en particulier avec l'acier inoxydable, mais sachez que la lubrification peut réduire légèrement le couple de verrouillage effectif.
Si l'écrou semble anormalement desserré lors des premiers filetages, l'anneau en nylon est peut-être usé ou défectueux – jetez-le.
| Industrie / Secteur | Exemples d'utilisation |
|---|---|
| Automobile | Supports moteur, supports d'échappement, tringleries de suspension, composants de transmission |
| Machines industrielles | Bases de moteur, brides de pompe, couvercles de boîte de vitesses, systèmes de convoyeurs |
| Matériel de chantier | Points de pivotement de l'excavatrice, connexions de grue, boulonnage en acier de construction |
| Machines agricoles | Accessoires de tracteur, lames de moissonneuse, ensembles de motoculteurs |
| Fabrication générale | Ensembles d'appareils électroménagers, meubles, boîtiers électriques, unités CVC |
| Bricolage / passe-temps | Vélos, plateaux de coupe, attelages de remorque, gabarits d'atelier à domicile |
| Méthode | Résistance aux vibrations | Réutilisable | Plage de température | Coût |
|---|---|---|---|---|
| Écrou à insert en nylon | Excellent | Limité | –50 à +100°C | Faible à modéré |
| Écrou déformé entièrement métallique | Excellent | 1 à 3 fois | –200 à +600°C | Modéré |
| Frein filet chimique (par exemple Loctite) | Bien | Non (réappliquer) | –50 à +150°C | Faible (par utilisation) |
| Ecrou crénelé + goupille fendue | Bien | Oui | Illimité | Faible |
| Rondelle élastique | Pauvre | Oui | Illimité | Très faible |
Choisissez-les quand :
Votre assemblage subit des vibrations modérées à sévères.
Pour 80 % des applications industrielles générales et automobiles, un contre-écrou à insert en nylon en acier au carbone zingué conforme à la norme DIN 985 offre le meilleur équilibre entre performances, coût et disponibilité.
Vérifiez toujours :
Taille et pas du filetage (métrique ou pouce)
Classe de propriété (par exemple, 8, 10 ou inoxydable)
Profil de température de votre environnement d'exploitation
Que vous ayez besoin d'une version fine (DIN 985) ou pleine hauteur (DIN 982) pour votre longueur de serrage
Utilisez-les correctement et ils vous offriront des connexions sans problème et à maintenance réduite pendant des années.
