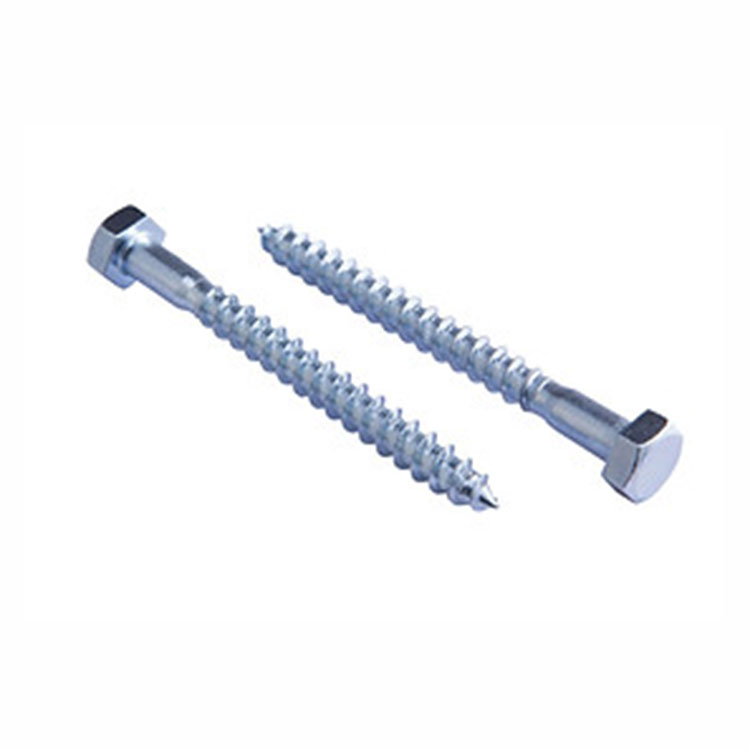

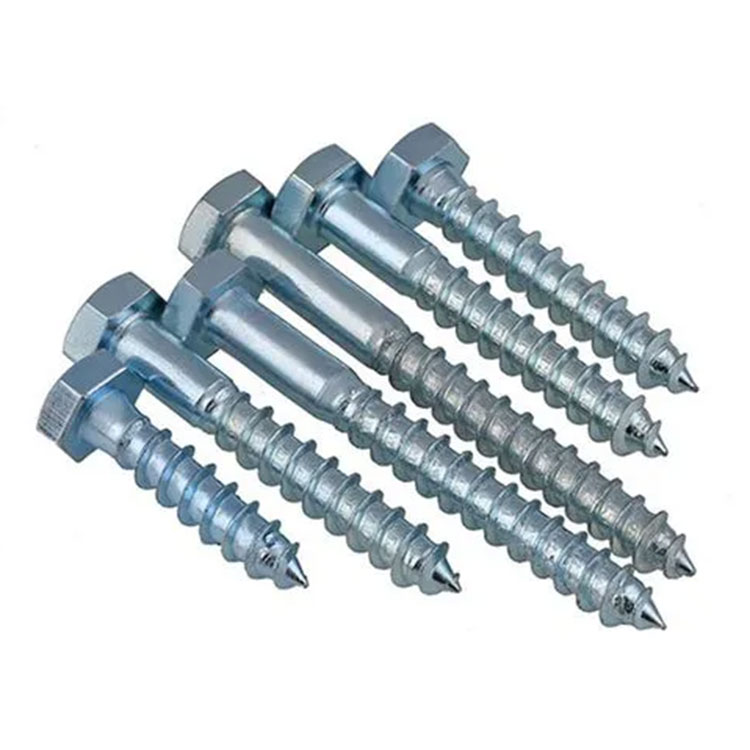

Jiaxing Join Fasteners Co., Ltd. Fournir une large gamme de vis à bois hexagonales Din571. Vous pouvez toujours compter sur notre équipe pour un prix de qualité supérieure et compétitif, une livraison à temps, un partenariat commercial à guichet unique. Tous les produits sont fabriqués sur les bonnes spécifications et les normes de haute qualité.
DIN571 La vis en bois hexadécimal est principalement utilisée pour rejoindre les matériaux métalliques et non métalliques. Les vis en bois Din571, également appelées vis de dents en bois ou vis auto-tapissant la tête hexagonale, sont conçues pour fixer en toute sécurité une pièce métallique (ou non métal) avec un trou à travers un élément en bois. Ce type de connexion est une connexion détachable et convient aux produits et meubles en bois.
| Matériel | Acier | Acier inoxydable |
| Exigences générales | Comme spécifié dans DIN 267 partie 1. | |
| Détails du fil à vis et la fin du fil |
Comme spécifié dans DIN 7998. | |
| Matériel | St = acier (grade à la discrétion du fabricant). Les autres matériaux sont s |
Cuzn = alliage cuivre-zinc. Al = alliage d'aluminium. (grade à la discrétion du fabricant) Ubject à l'accord. |
| Écarts admissibles, tolérances géométriques |
Grade C du produit comme spécifié dans ISO 4759 partie 1) (Auparavant type G) |
|
| Finition de surface | Comme traité. DIN 267 La partie 9 s'applique en ce qui concerne l'électroples (Un autre type d'électroples étant soumis à un accord). |
|
| Inspection d'acceptation | Comme spécifié dans DIN 267 partie 5. | |
| 1) ISO 4759 La partie 1 s'applique uniquement aux vis avec filetage à vis métrique ISO. Cependant, les écarts autorisés et Les tolérances géométriques spécifiées dans l'ISO 4759 partie 1 ont été adoptées de manière analogue pour les vis à bois. |
||
| Taille du fil | 4 | 5 | 6 | (7) | 8 | 10 | 12 | 16 | 20 | |||
| ds | Max. = taille nominale | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 | ||
| min. | 3,52 | 4,52 | 5,52 | 6,42 | 7,42 | 9,42 | 11,3 | 15,3 | 19,3 | |||
| et | max | 5 | 6 | 7,2 | 8,2 | 10,2 | 12,2 | 15,2 | 19,2 | 24,4 | ||
| k | Taille nominale | 2,8 | 3,5 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | ||
| Max. | 3,1 | 3.88 | 4,38 | 5,38 | 5,88 | 7.45 | 8,45 | 10,45 | 13,90 | |||
| min. | 2,5 | 3,13 | 3,63 | 4,63 | 5,13 | 6,55 | 7.55 | 9,55 | 12,1 | |||
| S | Taille nominale | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 | ||
| Max. | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 | |||
| min. | 6,64 | 7,64 | 9,64 | 11,57 | 12,57 | 16,57 | 18,48 | 23,16 | 29,16 | |||
| e | min. | 7.50 | 8,63 | 10,89 | 13,07 | 14,2 | 18,72 | 20,88 | 26,17 | 32,95 | ||
| l | Masse (7,85 kg / dm3), en kg pour 1000 unités, approximativement | |||||||||||
|
Nominal taille |
min. | Max. | ||||||||||
| 16 | 15,1 | 16,9 | 1,71 2,01 2,41 |
2,92 3,42 4,02 |
5,02 5,82 |
11,5 | ||||||
| 20 | 18,95 | 21.05 | ||||||||||
| 25 | 23,95 | 26,05 | ||||||||||
| 30 | 28,95 | 31,05 | 2,81 3,11 3,51 |
4,62 5,12 5,82 |
6,62 7,42 8.22 |
12,9 14,2 15,6 |
23,6 25,8 28,0 |
36,2 39,2 |
||||
| 35 | 33.75 | 36.25 | ||||||||||
| 40 | 38,75 | 41,25 | ||||||||||
| 45 | 43,75 | 46,25 | 6,43 7,03 |
8,94 9,64 10,5 |
16,9 18,2 19,6 |
30,0 32,1 34,3 |
42,1 45,4 48,6 |
84,1 89,7 |
||||
| 50 | 48,75 | 51,25 | ||||||||||
| 55 | 53,5 | 56,5 | ||||||||||
| 60 | 58,5 | 61,5 | 11,2 | 20,9 22,2 23,6 |
36,5 38,5 40,7 |
51,8 54,7 57,8 |
94,9 99,5 107 |
165 174 182 |
||||
| 65 | 63,5 | 66,5 | ||||||||||
| 70 | 68,5 | 71,5 | ||||||||||
| 75 | 73,5 | 76,5 |
25.0 26,5 29,4 |
42,9 45,2 49,9 |
61,0 64,5 71,0 |
112 118 130 |
192 201 220 |
|||||
| 80 | 78,5 | 81,5 | ||||||||||
| 90 | 88,25 | 91,75 | ||||||||||
| 100 | 98,25 | 101,75 | 32,0 | 54,0 | 77,1 83,4 89,5 |
141 152 163 |
238 253 275 |
|||||
| 110 | 108,25 | 111,75 | ||||||||||
| 120 | 118,25 | 121,75 | ||||||||||
| 130 | 128,0 | 132,0 |
175 187 198 |
293 317 328 |
||||||||
| 140 | 138,0 | 142,0 | ||||||||||
| 150 | 148,0 | 152,0 | ||||||||||
| 160 | 158,0 | 162,0 | 209 |
348 366 385 |
||||||||
| 170 | 168,0 | 172,0 | ||||||||||
| 180 | 178,0 | 182,0 | ||||||||||
| 190 | 187.7 | 192,3 |
404 421 |
|||||||||
| 200 | 197.7 | 202,3 | ||||||||||
| Les longueurs supérieures à 200 mm doivent être classées en pas de 20 mm. Les tailles entre crochets doivent être évitées si possible. Les vis à bois sont normalement fabriquées dans des tailles pour lesquelles les valeurs de masse ont été spécifiées. Ces valeurs sont uniquement destinées. |
||||||||||||
Terme de prix:FOB, CIF, CFR, EXW, DDP, DDU.
Délai de mise en œuvre:Normal 45-60 jours.
Emballage Way:Emballage pour entrepôt (volume en carton maître, emballage de petites boîtes),
Emballage de bricolage pour le magasin (bacs, cartes, kits, pochettes, etc.).
Conditions de paiement:TT, LC, nous offrons à nos termes de paiement flexibles de nos clients proches et une solution financière.
Numéro de cadran+ 86-573-83772218ou e-mail àbob@jjbfasteners.com, votre demande sera rapidement répondue.
Adresse
Centre Zhifu, bâtiment n° 15-1304, 1305, Xiuzhou, Jiaxing, Zhejiang, Chine
Tél
Nous soutenons nos produits. Tous les produits sont fabriqués selon les bonnes spécifications et des normes de qualité élevées. Pour tout article jugé défectueux ou en pénurie, une enquête immédiate sera menée et un rapport d'action corrective sera émis. Les réclamations et les retours sont ici traités avec le plus grand soin.
Vous pouvez toujours compter sur notre équipe pour une qualité supérieure, des prix compétitifs, une livraison à temps et un partenariat commercial d'achat unique. Nous avons plus de 18 ans d'expérience dans l'exportation de divers types de fixations en acier au carbone, en acier inoxydable et bimétalliques.
Composez le numéro 0086 573 83772218 ou envoyez un e-mail à sales@jjbfasteners.com, votre demande recevra une réponse rapide.
Nous effectuons rigoureusement un contrôle qualité à chaque étape de la production :
